韩国DKM交流电机&直流电机产品特点介绍

• 从□60mm 6W到□90mm 200W。有普通异步电机、可逆电机、电磁制动电机、离合制动电机、力矩电机、2极电机、端子箱、调速电机等丰富多样的型号；

• 使用电压的种类也有100V 50/60㎐(日本地区)，220V 50/60㎐(日本地区),110V 60㎐(**)，220V 60㎐(韩国，台北)，115V 60㎐(北美地区)，230V 50㎐(欧洲，澳洲)，220V-240V 50㎐(东南亚地区)等，包括全**各地的电压规格。

• 随着使用电机的场合和条件等质量标准的**，要求低噪音和低振动；

• 为了满足相应条件，提高了齿轮的加工精度，采用了SKIVING切割法。另外，为了达到低噪音、低振动，将作为振动源的转子进行****纠偏作业。

• 根据客户在的要求， 设计、制造*适合的产品销售，以达到简便，安全使用的目的。

• 随时随地将可使用的商用电源接上电容器，即可驱动电机。三相电源不需要电容器， 因此电机接上三相电源并加驱动，即可轻易地得到动力。

• 一般家庭用的常用电源；

• 电源本身**启动电机，为了启动电机需要连接适用的电容器。

• 三相电机以动力区分，由电源的各相电压的位相差120°的三个电源源组成；

• 电机接上电源并加以驱动，即产生回转磁场，电机就得以启动；

• 电机的效率很高，启动转矩也较大。

• 普通异步电机(连续额定)在运行2~3小时后达到**温度，然后保持**温度；

• 可逆电机(30分钟额定)在运行后30分钟内达到额定温度，如继续运行，温度会持续上升。

• 温度计法：在电机外壳的中央，固定温度计或传热棒后运行电机，电机温度达到**时与环境温度的温差规定为电机的温升；

• 阻抗法：按电阻的变化，来测定线圈温度的方法。用电阻器、温度计等测量电机运行前后的线圈电阻和环境温度，求得电机线圈的温升。

• 过热保护装置的安装(T.P)
  加装如下图的过热保护装置(T.P )。T.P采用双金属方式，触点材质为金属中电阻*小、传热性能仅次于铜的纯银。(动作温度：起动---120℃±5℃ / 关闭 --- 90 ℃±5℃；按不同机种，有所不同。)

• 阻抗保护
  阻抗保护电机，由于设计时增大了电机线圈的阻抗值，所以即使电机被抱死，也能有效 抑制电流(输入)增幅，控制温度上升幅度。

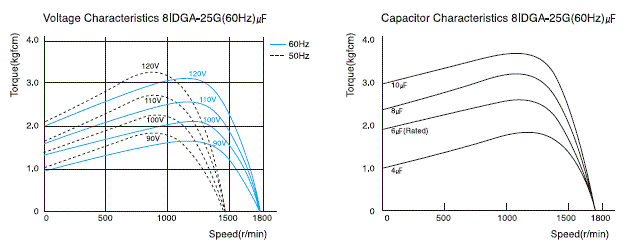

在**电压条件下转速-扭矩特性如右图。无负载时其转速与同步转速相近，但随负载的增大转速下降至负载与扭矩交叉的P点。由于负载增加到M点时，电机扭矩达到顶点，至R时电机就会停止运转，即R-M之间电机运行不稳定。电机稳定运行的区间是O-M之间。

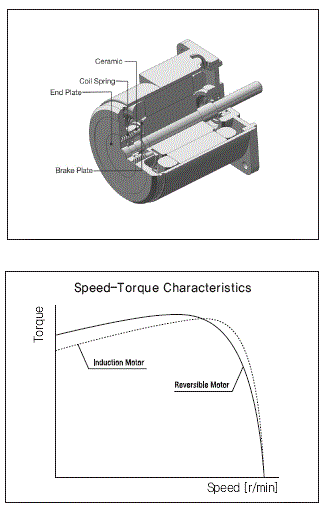

可逆电机在电机尾部内置简易刹车装置(摩擦刹车)，此装置的安装有以下目的： ⓐ 能够增加摩擦负载，提高**正反转特性； ⓑ 减少电机过转量。 从结构上看如右图，在刹车盘上连接弹簧实现刹车和松开。这样的设计虽然具有**的维持力，但刹车能力有限。本公司的电机一般情况下的刹车力为电机扭矩的10%左右。
2) 转速-扭矩特性 可逆电机与普通步电机一样，是用电容连接来运行的单相感应电机，其转速-扭矩特性与普通异步电机相同。但可逆电机为了提高**正反转的功能，相比普通异步电机加大了起动扭矩。

• 电磁制动电机关闭电源时的过转量(单指电机)为1~4转。(普通异步电机的过转量为30~40转；可逆电机的过转量为5~6转)；

• 可以实现频繁的**正反转，也可以用简单的切换达到6次/分钟的制动(**每次停止时间大于 3秒)。(注：以上操作皆为只考虑制动器的反应而得出的**值，与实际运行有些许差距。此外，在实际使用过程中注意电机表面温度不超过90℃(144℉)；

• 电机和制动器可以用相同的交流电源。

我公司的电磁制电机属于无励磁型电磁制动电机。当电机线圈通电时，被弹簧压着的制动器被吸到电机内壁自然松开制动，电机自由运转。相反，切断电源时，电枢和制动器之间出现缝隙，产生压力弹出制动片，起制动效果，电机随之停止。请参考有图。

(4) 离合制动电机的技术资料 1) 结构和动作原理 运行 离合器线圈连接24V直流电，此时电枢贴在离合盘上，将电机的旋转传达到离合器出力轴。 停止和负载维持 切断连接离合器的24V直流电，连接到制动器线圈，此时，虽然电机是保持运转，但由于离合器电枢分离于电机出力轴，所以离合器出力轴不受电机运行的影响而处于停止状态，并保持负载。

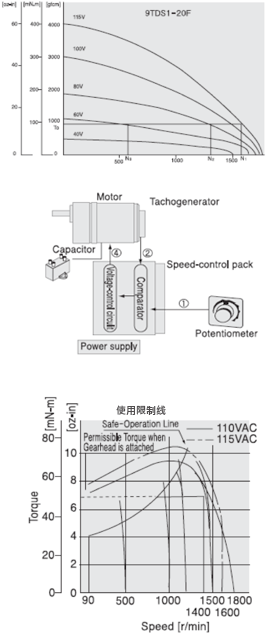

(5) 力矩电机的技术资料 力矩电机的扭矩与输入的电压基本成正比。因此，输入不同电压可以得到不同的转速-扭矩特性曲线。 (力矩电机在‘0’速度时扭矩**，速度增大，扭矩变小) 负载扭矩为T0点时，输入115V，80V，60V的不同电压，电机就以N1，N2， N3的转速运转。如上所述，变更输入电压，就能轻松调整转速。选择力矩电机时，**确定必要的扭矩和转速后，参照转速与扭矩曲线图，决定连续额定或短时间额定，并据此选定电机。 接近零转速运行时，只考虑扭矩即可。 (6) 调速电机的技术资料 1) 交流调速器的速度控制原理 ① 以速度设定仪设定速度设定电压 ② 从电机的发电机上监测速度信号的电压； ③ 从比较区间得出速度设定电压和速度信号电压的差距； ④ 通过电压控制仪赋予电机相应的电压，达到控制转速的目的。 2) 调速电机的转速-扭矩特性 利用交流调速器时，速度-扭矩一般表现出右图的曲线特性。设定的转速随负载扭矩的变化，有**的变化。 3) 使用极限点(使用温度)和带减速箱时的容许扭矩 调速电机的输入电压随着负载和转速的变化而变化。负载越大或转速越低时，温升越高。 交流调速电机的转速-扭矩曲线图标有使用极限点，此点以下区域称之为“连续运转区域”。“使用极限点”是电机连续额定(制动电机和可逆电机为30分钟额定)时的极限值，是根据电机的温升而决定。特定负载和转速条件下能否连续运转，取决于电机的表面温度。平常，电机表面温度在90℃以下时，按线圈的绝缘等级看可以连续运转。但，电机的表面温度越低，其寿命越长，因此尽量在低表面温度下使用电机。此外，本公司的调速电机配备“普通风扇(F型)和强力风扇(F2型)两种风扇。普通风扇加装于电机轴，电机转速下降，其散热效果悬著弱化。所以，从高到低多种转速要求的环境，建议使用*立于电机转速，**高速运转的强力风扇。强力风扇通过单*电源连接，以3,200转的速度运行，即使电机转速下降，也能维持比普通风扇低10℃~20℃的散热效果。配装减速箱时，尽量在小于**容许扭矩负载下使用。如超过此负载可能导致寿命变短或受损伤的危险。

• 直流电机起动扭矩大，起动性能好。相比交流电机的同类尺寸，其输出和效率更高；

• 容易调速，正反转便利；

• 相比交流电机种类多，尤其是适用于使用电池电源(12V,24V) 的便携式低电压设备；.

• 由于炭刷的磨损，其寿命有限；

• 由于炭刷和整流子，起动时产生噪音。

直流电机的转速可以随电压的改变而变更。下图是电压为原电压的1/2时电机的电压(I)和扭矩(t)，转速(N)的关系。如下图，电压下降一半时，电流和转速的关系理论上成为同步转速的Nt/2，与额定电压成正比。电流和扭矩的关系，虽和额定电压的特性相同，但电机抱死时的电流Is为原先的一半，其扭矩也下降(调整电压可以控制其转速) 1. 电压为1/2时的无负载转速 2. 额定电压时I –N的特性 3. 电压为1/2时I –N的特性 4. 电压为1/2时抱死扭矩 ▶ Nt ：电流为零时同步转速
