9SDGC-180FP 韩国DKM调速电机

品牌：DKM（韩国 DKM CO.,LTD）类型：单相 AC 调速感应电机（内置测速反馈线圈，必须配套 DKM **调速器，不可直接接 220V 市电）

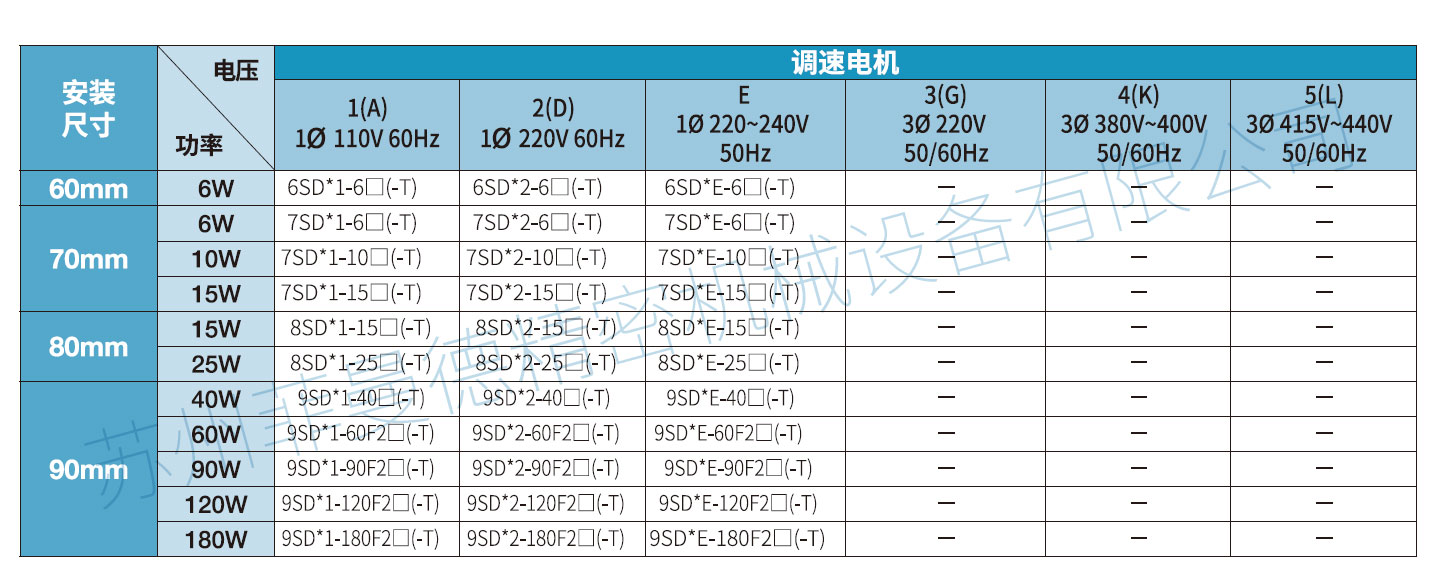

型号拆解

• 9：90mm 机座

• S：Speed Control 调速电机

• D：DKM品牌


• G：齿轮输出轴（接减速头）

• C：单相 220V，老款型号；新款字母E，型号为9SDGE-180FP

• 180：功率 180W

• F：标准散热风扇

• P：接P型减速箱使用（不可单独使用）

基础参数

• 型号：9SDGC-180FP

• 功率：180W

• 机座：90mm 方形法兰

• 电压：单相 AC220V 50Hz

• 极数：4 极，同步转速 1500rpm；空载约 1380rpm

• 内置：过热保护器（自动复位型），B 级绝缘

• 工作环境：-10~40℃，湿度＜85% 无凝露

• 输出轴：齿轮轴（小齿轮，用于装配 DKM 齿轮减速头），不带减速箱（电机本体）

配套部件

1. 调速控制器（二选一）

   • FX1000A：老款数显调速器，手动旋钮调速

   • FX3000-180S：主流新款，带数显、可 0~10V 模拟量接入 PLC，支持正反转、加减速设定

   • DX3000：DIN 导轨安装，带 RS485 通讯，自动化产线使用




2. 减速头（齿轮箱）：DKM减速箱9PBK/9PFK 系列（如 9PBK9BH、9PFK15BH 等，减速比按需选配）

   **成套：9SDGC-180FP 电机 + 9PBKxxBH 减速箱 + FX3000-180S 调速器

重要注意事项

1. 严禁电机直接接 AC220V：调速电机依靠尾部测速线圈反馈，不接调速器直接上电会失控、烧毁绕组。

2. 调速范围：50Hz 约 90~1400rpm，低速保持扭矩稳定，适合输送线、包装设备、小型自动化流水线

3. 可选衍生版本：带独立散热风扇 F2（不受电机转速影响）、电磁刹车

4. 接线盒 - T 型号（9SDGC-180FP-T）

典型应用场景

输送流水线、小型包装机械、食品设备、自动化工作台、卷料放卷收卷等需要连续无级调速的轻 / 中载设备。
