DKM调速电机 选型参数表

工作原理

电机尾部内置测速线圈（小型发电机），实时输出转速信号给到调速器；调速器对比设定转速与实际反馈转速，自动调整输出电压，实现闭环无级调速，低速转速稳定性优于普通调压电机。

DKM 调速电机属于带测速发电机反馈的 AC 感应调速马达韩国，不是普通变频电机，必须搭配 DKM 原装调速控制器成套使用，不能直接接 220V 市电运行。

DKM 调速控制器（配套驱动器）

1. FX3000：主流面板式数显调速器，支持 0~10V 模拟量接入 PLC，可设定加减速、正反转；功率规格 FX3000-180S 适配 180W 电机

2. DSKM：经济款，旋钮调速，体积小，无数字显示

3. DX3000：DIN 导轨安装，带 RS485 通讯，适合控制柜集成自动化产线

减速箱配套

DKM 原厂齿轮减速头：

• 平行轴：9PBK / 9PFK（适配 90 机座电机），减速比 3~180 可选

• 直角中空 / 中实：9PR 系列，节省安装空间

**成套 =调速电机本体 + 减速头 + FX/DX 调速器

产品特点

1. 闭环测速反馈，转速受负载波动影响小

2. 内置过热保护，B 级绝缘

3. 可正反转，软启动，降低冲击

4. 可选电磁刹车版本，停机锁轴，防止负载滑转

5. F2 独立散热风扇：低速运行时散热不受电机转速影响，长时间低速工作温升可控

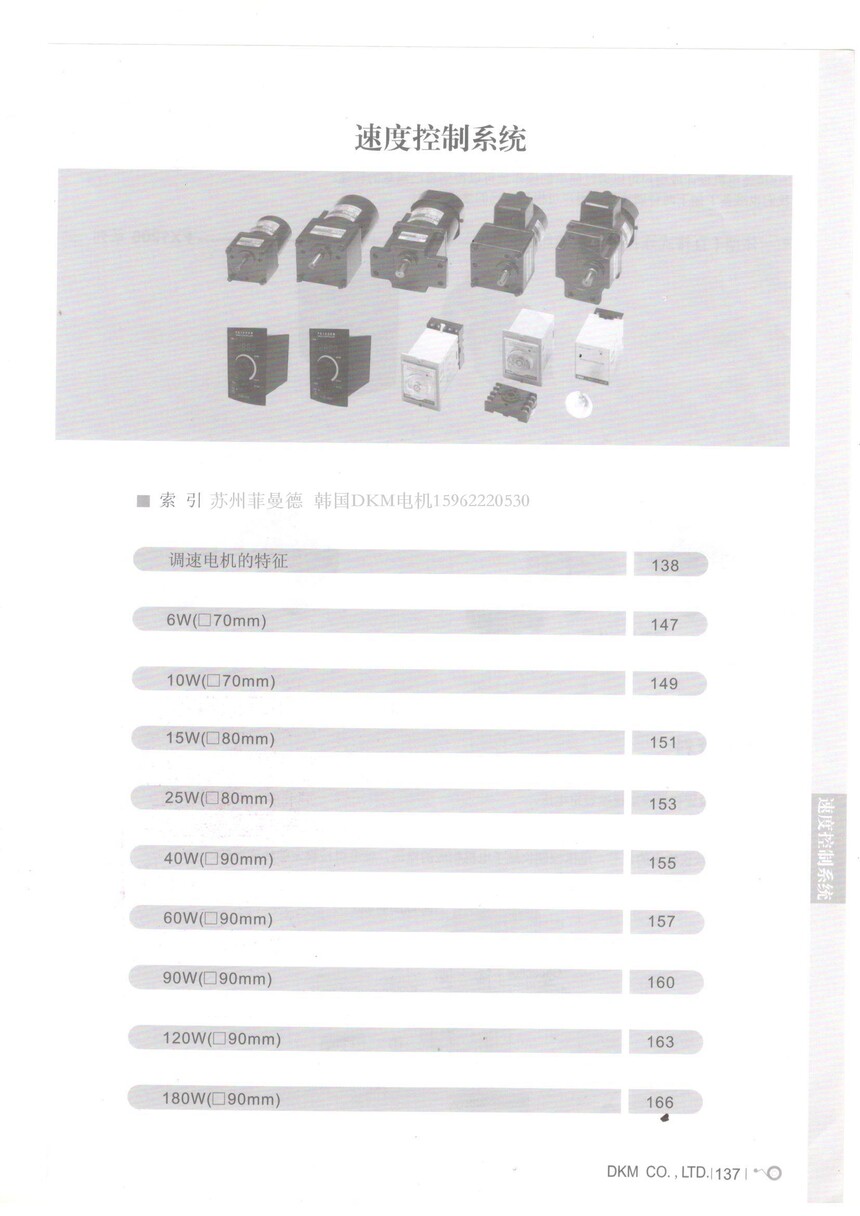

DKM电机调速电机种类：

标准调速电机、可逆调速电机、电磁制动调速电机、离合制动调速电机。

8SDGC-25G 9SDGC-40G 9SDGC-60FP   9SDGC-90FP   9SDGC-120FP   9SDGC-180FP

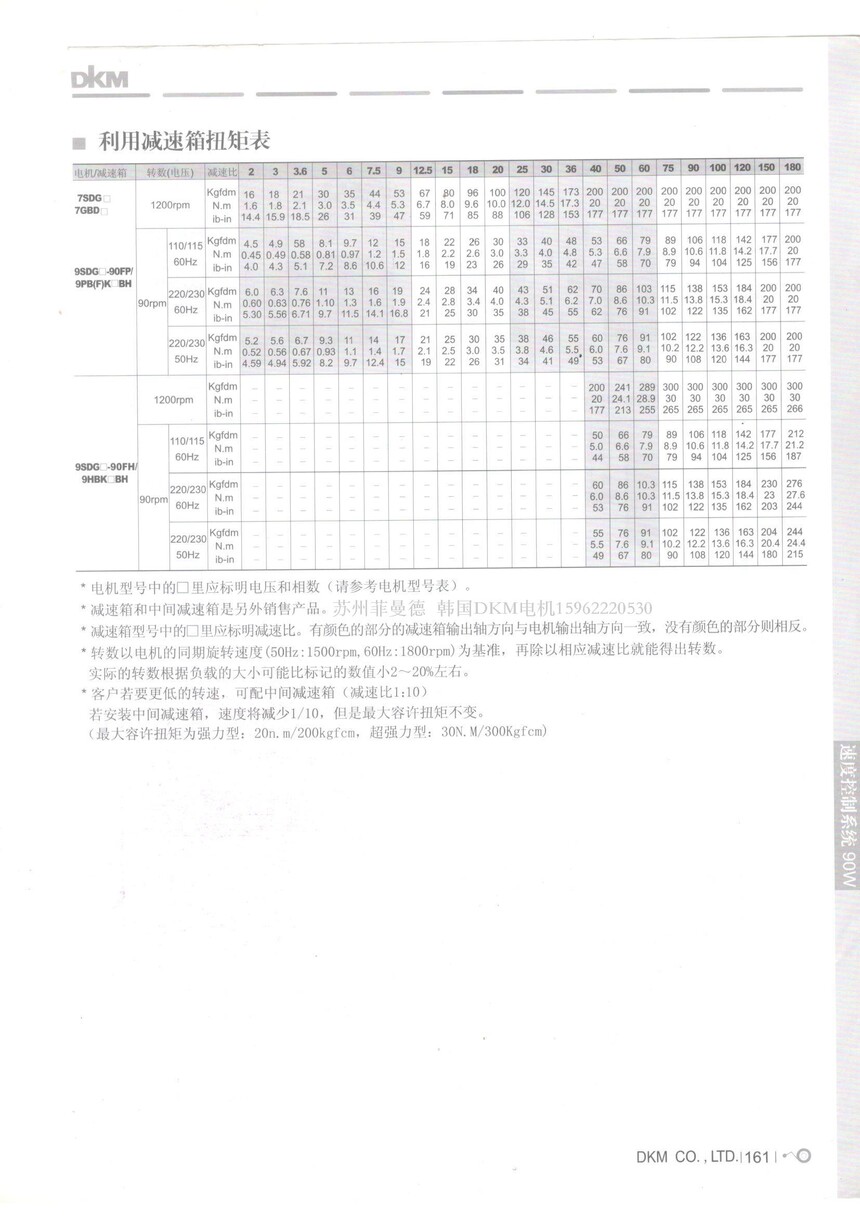

DKM调速电机 选型参数表

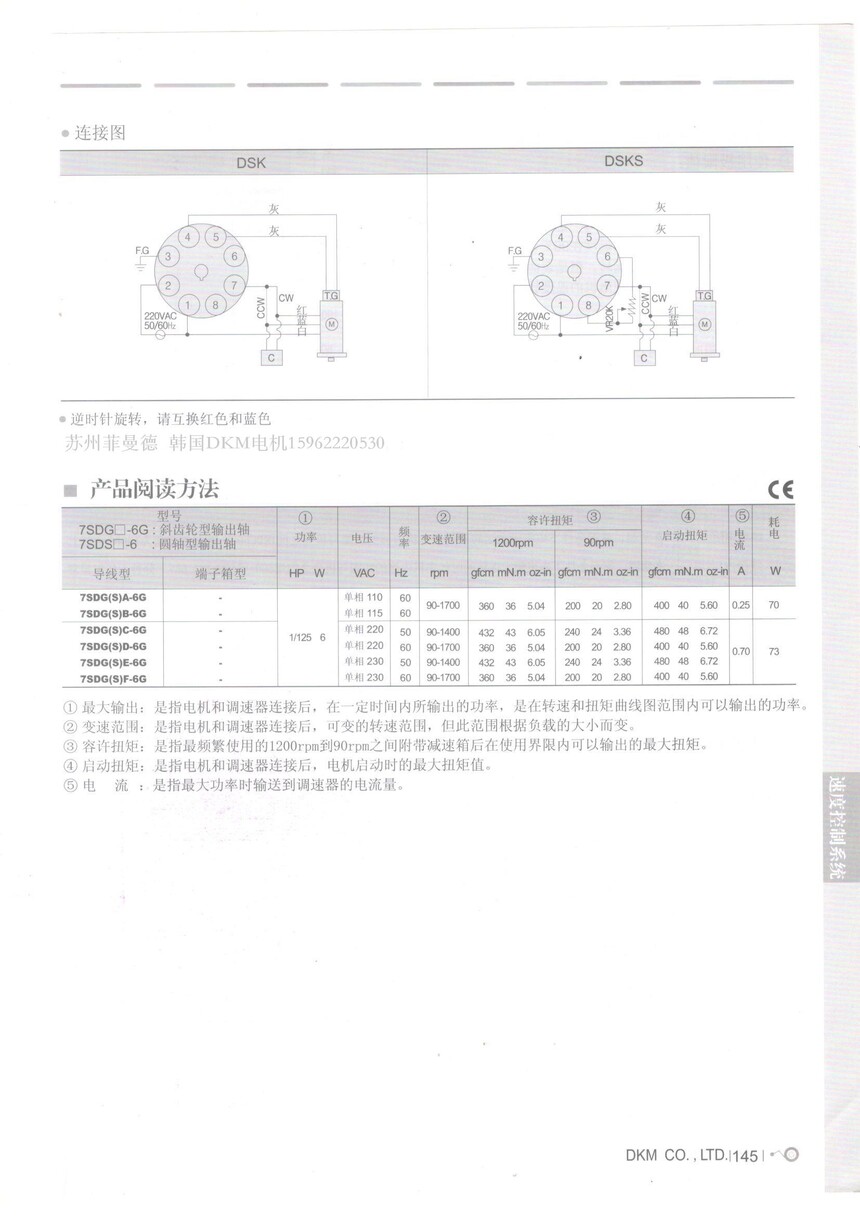

韩国DKM调速电机 选型参数表

韩国DKM调速电机 选型参数表功率 & 机座系列

• 6W /15W /25W：60mm 机座（6SDGE-）

• 40W /60W：70mm 机座（7SDGE-）

• 90W /120W：80mm 机座（8SDGE-）

• 180W：90mm 机座（9SDGE-）
